LTspiceでメリゴ方式3 RC Polyphase Filter

RC Polyphase Filterを10K入力op ampで受けましたが、300Hzと2.4kHzで約8dbの差がありました。
Bufferで受けると差はほぼなくなります。

rc_polyphase_filter_5.asc











モンテカルロ解析はねがてぃぶろぐ　さんの
ねがてぃぶろぐ　LTspiceモンテカルロ解析の定数分布 その1
から
ねがてぃぶろぐ　LTspiceモンテカルロ解析の定数分布 その6

を参考に、
一様分布のmc関数
公称誤差が3σとなる正規分布モンテカルロ関数　　.funcでgmc(val,tol)を定義
三角関数のモンテカルロ解析関数　　　.funcでtmc(val.tol)を定義

それぞれ抵抗は±1%、コンデンサーは±5%です

rc_polyphase_filter_5_mc.asc

rc_polyphase_filter_5_gmc.asc

rc_polyphase_filter_5_tmc.asc

LTspiceでメリゴ方式２ 90度位相ＦＦ回路

90度位相ＦＦ回路をdflopでシミュレーションはエラーとなります。loop backがあるとうまくいきません。

HC74シリーズのLTspiceでのシミュレーションが"wsnakのブログ"

http://www.wsnak.com/wsnakblog/?p=4150

で紹介されていました。

Ltspice用マクロがたくさんあるところ

http://ltwiki.org/index.php5?title=LTspiceIV-library_Library_Listing_Expanded

LTwiki

http://ltwiki.org/index.php5?title=Main_Page

74HC74のlibとsymをLtspiceに登録(Windows8.1では管理者権限でLTspiceを実行の必要がありました)して、90度位相FF回路をシミュレーションをしました。

 HC74_loop2.asc

HC74_loop.asc

LTspiceでメリゴ方式

JA2KAI　野澤康夫さんの
メリゴ方式によるSSBジェネレータとSSB復調器
にある回路を省略してLTspiceでやってみました。
OPアンプなどは適当に割り付けました。たぶんこうなるのかな程度です。

MERRYGO_SR.asc

820Hzと2.4Kを合成して、250KHzで変調しました。

U3のout端子です。

ssb1_outの出力です。

ssb1_outの出力をFFTしました。

250k±5kに拡大です。USB側が出ています。
+Q→+R→-Q→-Rの順に回しました。

-R→-Q→+R→+Qの順に回しました。
ssb2_outを250k±5kに拡大です
LSB側が出ています。

 SIG_OUT端子です。

SIG_OUTのFFTです。
一応820Hzと2.4Kは出ています。

いろいろまだまだです。

LTspiceでAM同期検波

LTspiceでAM同期検波を作ってみました。

SDR_AM.asc

変調はMODULATORを使いました。
V1でDCoffsetを40mVにしてあります。
Amplitudeは20mVとしましたので、変調度50%と
なります。
DCoffseを0mVにすると変調度100%でDSB出力されます。
変調度100%にすると、検波後の出力が1kHzとなりませんでした。
また、V3のTdelayに値を入れると搬送はとの位相が変かするので、I_out,q_outの波形が変わります。

変調後搬送波と検波後の出力です。

変調後搬送波をFFT計算すると、1MHzと±1kHZがあるとこがわかります。

Lubuntu 14.04 Mozcかな入力

Lubuntu 14.04 (64bit)にＣhromiumを入れたのですがキー入力ができませんでした。
Ubuntu 日本語フォーラムに

 Chromium へ iBus Mozc で 文字入力しようとしても殆どできない

対策として

”iBus Mozcから、fcitx Mozcに変更”とありました。

Synapticパッケージマネージャにて”fcitx-mozc"をインストールします。

インストール後の設定です。

[設定][言語サポート][言語]で”キーボード入力に使うＩＭシステム：”にfcitxを設定します。

[設定][Mozcの設定][一般]で　基本設定　ローマ字入力・かな入力を選択します。

バネルで”あ”になっている時、右キーで”Mozcツール””設定ツール”で”Mozc”プロパティを呼び出すこともできます。

[ubuntu-jp:4853] fcitx-mozc/fcitx-anthyのかな入力問題の抜粋です。

fcitx-mozcとfcitx-anthyにはかな入力に問題があって、「ー」が「ろ」になっ

てしまっていたのですが(fcitx-mozcの場合)、これを修正してもらい、パッケー

ジをアップロードしました。

sudo add-apt-repository ppa:ikuya-fruitsbasket/fcitx

sudo apt-get update

sudo apt-get upgrade

でインストール後Fcitxを再起動したら有効になります。

　　　　　　　対応していただいた方に感謝です。



4NEC2のインストールとTutorial

4NEC2  http://www.qsl.net/4nec2/ Downloadsより

4nec2(setup.exe) ⇒ 4nec2.zip

GnuPlot plotting ⇒ gp400win32.zip をdownloadします。

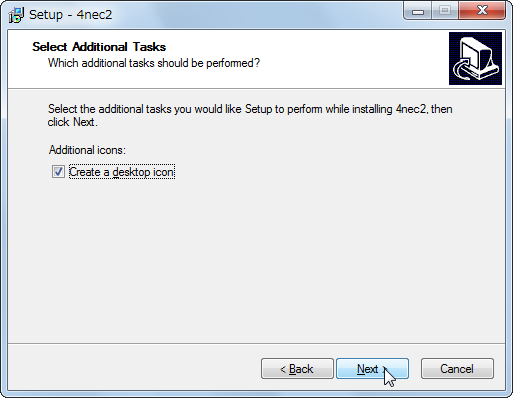

4nec2.zipを解凍して、Setup_4nec2.exeを実行します。

4NEC2を実行すると、EXAMPLE1となります。

http://www.qsl.net/4nec2/ DownloadsよりGnuplotをインストールします。

gp400win32.zipを展開して￥gp400win32下の￥gnuplotをc:ドライブの下にコピーします

c:￥gnuplot　です。

EXAMPLE1のPattern＞Plot＞3D Plot　

www.qsl.net/4nec2/Tutorial_4NEC2_english.pdf

のTutorialにgoogle翻訳を追加したものをTutorial_4NEC2_english_g翻訳.pdfに置いておきます。

4nec2でSRA(スーパーラドアンテナ)をシミュレーションしてみました。

4NEC2でSRA（スーパーラドアンテナ）をシミュレート１にリンクしておきます。

Free-cad 0.14(Last Update 2014-07-15)のインストール Windows 8.1 (64bit)ではNG

SourceforgeのFree-cad http://sourceforge.jp/projects/sfnet_free-cad/releases/から

FreeCAD 0.14.3700_x86_setup.exe 又はFreeCAD-0.14.3700_x64_setup.exeをdownloadします。

Windows 8.1 (64bit)では、インストールは完了しますが、起動してすぐに落ちます。

SharpDevelop 4.4 インストールと日本語化

http://www.icsharpcode.net/OpenSource/SD/

http://www.icsharpcode.net/OpenSource/SD/Download/

のDownloads for SharpDevelop 4.4のSetup DownloadでSharpDevelop_4.4.1.9729_Setup.msiをdownloadします。

SharpDevelop_4.4.1.9729_Setup.msiをインストールします。

日本語化です。http://sourceforge.jp/projects/sharpdevelop-jp/howto/install

SourcdForge.jpのSharpDevelop-jpより

http://sourceforge.jp/projects/sharpdevelop-jp/

StringResource.jp.resource for4.x Ver4.3向け日本語リリース2013/03/17版をdownloadして、解凍します。

(4.4用はありませんが、4.3でも可能みたいです)

C: ￥Program Files(x86)￥SharpDevelop￥4.4￥data￥resourcesに解凍した。(Windows8.1 64bit)

StringResources.jp.resourcesをcopyします。

C: ￥Program Files(x86)￥SharpDevelop￥4.4￥data￥resources￥languagesの

LanguageDefinition.xmlを編集します。

コメントアウトされている。”Japanese”を

              ＜！－－＜Languages name="Japanese"                      code="jp"       icon="japan.png" /＞－－＞

コメントアウトを解除します。

              ＜Languages name="Japanese"                      code="jp"       icon="japan.png" /＞

SharpDevelopを起動します。

Tools>OptionsでJapaneseを選択して[OK]。日本語化されています。

Free FDTD

Freeの有限差分時間領域法(FDTD法)を用いて、光の挙動を波動的に解析するシミュレーションソフトウェアです。

32bit版はフリーとして公開されてます。64bit版は有償のようです。

http://optiwave.com/resources/academia/free-fdtd-download/ のキャプチャです。

以下は一部をgoogle翻訳しました。

Optiwaveは正常に10年以上のFDTDソフトウェアを開発しており、フリーウェアとして、その32ビットのFDTD製品を配布することにより、フォトニクスコミュニティに感謝を示すしたいと思います。

OptiFDTDは波の伝播、散乱、反射、回折、偏光非線形現象のための現代的な受動的および非線形フォトニックコンポーネントを設計、分析し、テストすることができます。一軸完全整合層（UPML） - OptiFDTDのコアプログラムは、二次数値の精度、最も先進的な境界条件を持つ有限差分時間領域（FDTD）アルゴリズムに基づいています。

このアルゴリズムは、マックスウェルの結合されたカール方程式のフルベクトル微分形式を使用して時間的·空間領域における電界と磁界の両方を解決します。これは、任意のモデルジオメトリを可能にし、デバイスの材料特性に制限を配置していません。

シミュレーションをキャプチャしました。

IronPython2.7.4 インストール

http://ironpython.codeplex.com/ をキャプチャ

IronPython からIronPython-2.7.4.misをdownloadします。

IronPython Console(64-bit)を開きます。
